الأكيومولاتر في دوائر الهيدروليك: المركم الهيدروليكي ذو المنفاخ المعدني المرن (أكورديون معدني)
Metal Bellows Accumulator

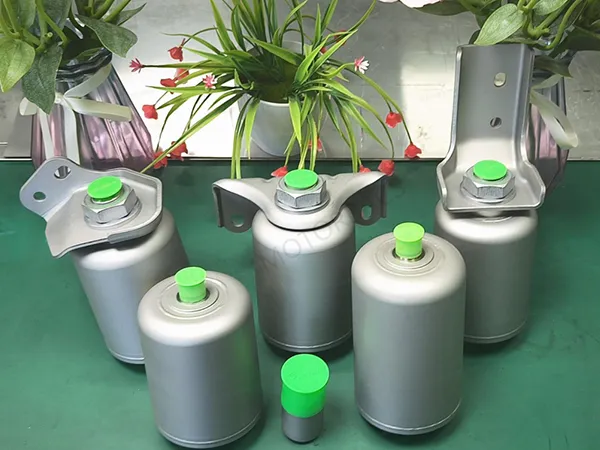

مكونات تخزين الطاقة للتحكم الدقيق في السوائل في الأنظمة الهيدروليكية والهوائية في قطاع صناعة السيارات وقطاعات صناعية أخرى
يُعد المراكم (الأكيومولاتر) المعدني عالي الدقة جهازاً متطوراً لتخزين الطاقة والتنظيم الديناميكي، ويعتمد على المنفاخ المعدني كعنصر عزل جوهري وأساسي. ولذا، يجد هذا النظام تطبيقات واسعة في المنظومات الهيدروليكية والنيوماتيكية (الهوائية) التي تتطلب استجابة عالية التردد، ومعدلات تسريب منخفضة للغاية، وبيئات تشغيل فائقة النظافة.
كما تجدر الإشارة إلى أنه تتجلى دقة هذه المراكم في جودة التصنيع المتناهية، وقدرتها العالية على الاستجابة الديناميكية اللحظية، فضلاً عن موثوقية الإحكام التام والتحكم المستقر في حجم السوائل. وعند مقارنتها بالمراكم التقليدية (سواء من نوع المكبس أو الحجاب الحاجز)، نجد أن المراكم ذو المنافيخ المعدنية هي الخيار الأمثل للتطبيقات التي تضع الموثوقية القصوى ودقة الأداء كشرط لا يقبل المساومة.
تُصنف المراكم ذات المنافيخ المعدنية كأجهزة فائقة الدقة لتخزين الطاقة والتنظيم الديناميكي للضغوط، حيث تعتمد في تصميمها الهيكلي على وحدة المنفاخ المعدني كعنصر عزل أساسي وحيوي. وتعد الخيار الأمثل للأنظمة الهيدروليكية والهوائية التي تتطلب استجابة لحظية عالية التردد، وانعداماً تاماً للتسريب، والعمل في بيئات تشغيلية شديدة النظافة.

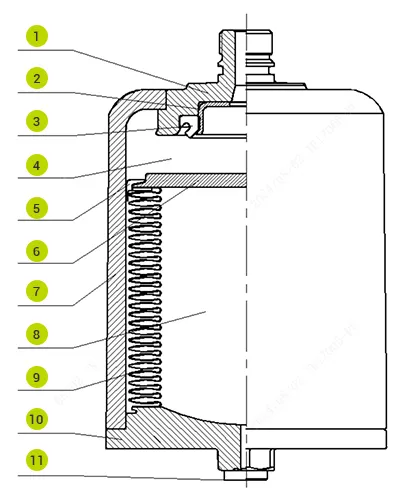

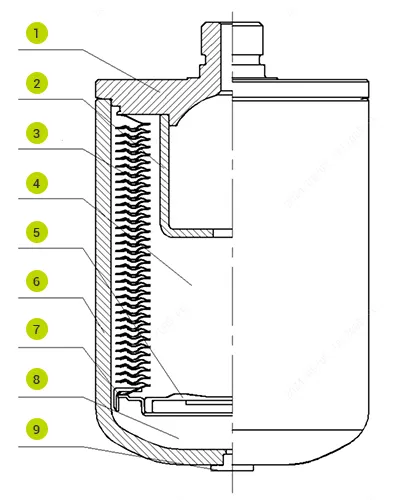

- غطاء طرفي (سدادة) الزيت
- حلقة (تيلة) التثبيت
- حلقة مانع التسرب
- حجرة (وعاء) الزيت
- حلقة التوجيه
- غطاء سدادة الختم ومنع التسرب (لضمان العزل التام)
- الأسطوانة
- حجرة الغاز
- المنفاخ المعدني (أكورديون معدني)
- الغطاء الطرفي للمراكم.
- غطاء مانع تسرب الغاز
- سدادة (الغطاء الطرفي) للزيت
- جلبة التدعيم
- المنفاخ المعدني (أكورديون معدني)
- حجرة (وعاء) الزيت
- غطاء سدادة الختم ومنع التسرب (لضمان العزل التام)
- الأسطوانة
- حلقة التوجيه
- حجرة الغاز
- غطاء مانع تسرب الغاز
-
تخزين الطاقة: القوة الكامنة في قلب النظام
عندما يتجاوز ضغط النظام حدود الضغط المسبق للمجمع الهيدروليكي، يندفع الوسيط الهيدروليكي بقوة لضغط المنفاخ المعدني، مما يؤدي إلى تقليص حجم الغاز المحبوس في الداخل. ومع انحسار الحجم، يرتفع ضغط الغاز تصاعدياً وفقاً لـ قانون بويل، وهنا تكمن العبقرية الهندسيّة، حيث تتحول طاقة النظام الحركية إلى طاقة وضع غازية هائلة مختزنة وجاهزة للتحرر عند الطلب. -
تحرير الطاقة: الاستجابة الفورية عند الحاجة
عندما ينخفض ضغط النظام عن مستوى الضغط الغازي الداخلي للمجمع، يتمدد المنفاخ بقوة دفع الغاز الكامنة، مما يؤدي إلى إعادة الوسيط الهيدروليكي بقوة وسلاسة إلى قلب النظام. وهذه العملية ليست مجرد تدفق، بل هي إطلاق مدروس للطاقة المختزنة، تضمن تعويض أي عجز في الضغط، وحماية المكونات الحساسة، والحفاظ على استمرارية الأداء تحت أقسى ظروف التشغيل. -
الدقة المتناهية: تحكم هندسي يفوق التوقعات
تتجلى عبقرية التصميم في العلاقة الخطية الصارمة بين إزاحة المنفاخ وتغير الضغط، حيث تبلغ نسبة الخطأ الخطي أقل من 0.5 بالمائة. وهذا المستوى الاستثنائي من الدقة يمنحك سيطرة كاملة ومطلقة على تغيرات الحجم داخل النظام الهيدروليكي. ولأن المنفاخ المعدني يتصل اتصالاً صلباً ومباشراً بالأغطية النهائية دون أي أجزاء منزلقة أو احتكاك ميكانيكي، فقد تخلصنا تماماً من معوقات الاستجابة التقليدية. والنتيجة؟ زمن استجابة قياسي لا يتجاوز 5 ميلي ثانية، مما يجعله مثالي للتعامل مع امتصاص النبضات عالية التردد (معالجة تذبذبات الضغط التي تتراوح بين 10 إلى 100 هيرتز)، ويتميز بالخلو من الاحتكاك (إطالة العمر الافتراضي للنظام وضمان استجابة لحظية لا تشوبها شائبة)، والاستقرار التشغيلي (الحفاظ على هدوء واستقرار المعدات في البيئات الصناعية القاسية).

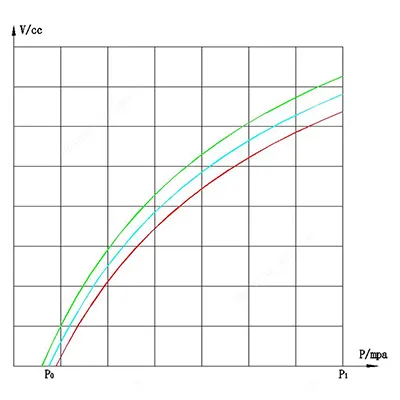

يُعد منحنى الضغط-الحجم المرآة الحقيقية لكفاءة المجمع الهيدروليكي، فهو التمثيل البياني الدقيق الذي يجسد العلاقة الحيوية بين تغير حجم السائل الداخلي (V) وتقلبات ضغط النظام (P). ولا يقتصر دور هذا المنحنى على العرض الرقمي فحسب، بل هو أداة تحليلية استراتيجية تتيح للمهندسين والمشغلين فهم السلوك الديناميكي للمجمع في أدق تفاصيله، خاصة خلال دورات شحن وتفريغ الطاقة.
- ضغط الشحن المسبق (P0): هو ضغط الغاز داخل المجمع الهيدروليكي في حال انعدام الضغط على جانب الزيت/السائل.
- ضغط التشغيل (P1): هو أقصى ضغط تشغيلي يمكن للمجمع الوصول إليه في ظروف العمل الطبيعية.
- الضغط التصميمي (P2): هو أقصى ضغط تم تصميم المجمع هندسياً لتحمله من الناحية الهيكلية.
- الحجم الفعال (V0): هو حجم غرفة الغاز في المجمع عند حالة الشحن المسبق.
- درجة حرارة العمل: من 40 درجة مئوية (تحت الصفر) إلى 120 درجة مئوية (فوق الصفر)
- ضغط الانفجار: أكبر من أو يساوي 80ميجاباسكال
| الخواص | المركم الهيدروليكي ذو المنفاخ المعدني فائق الدقة | المركم الهيدروليكي ذو المكبس | المجمع الهيدروليكي ذو الغشاء المرن (الحجاب الحاجز) |
| معدل التسرب | ≤ 1 × 10⁻⁹ Pa·m³/s | مرتفع (مع احتمالية تآكل والاحتكاك) | منخفض (لكن عمر المطاط قد يسبب التسرب) |
| زمن الاستجابة | لا يتجاوز 5 ثوان | لا يقل عن 50 ثانية | لا يتجاوز 20 ثانية |
| خطية الحجم | ≤0.5% | ≥2% | ≤1% |
| النظافة الفائقة (حماية مطلقة من التلوث) | انعدام التلوث بالجزيئات (تركيب المنفاخ المعدني) | احتمالية تولد جزيئات معدنية | احتمالية تولد جزيئات مطاطية |
| عمر الكلال (ديمومة لملايين من الدورات) | لا يقل عن 1 مليون دورة | لا يقل عن 500 ألف دورة | لا يقل عن 300 ألف دورة |
| نطاق الضغط التشغيلي | 0.5 إلى31.5 ميجا باسكال (موديلات الضغط العالي تصل إلى 70 ميجا باسكال) | 0.5 إلى 31.5 ميجا باسكال | 0.5 إلى 25 ميجا باسكال |
إن الدقة العالية، والنظافة الاستثنائية، وخصائص الاستجابة السريعة التي تتميز بها الأكيومولاتر (المراكمات) ذو المنافيخ المعدنية الدقيقة تجعل منها الحل الأمثل في المجالات التالية:
- تصنيع أشباه الموصلات والإلكترونيات
تُستخدم في أنظمة الدفع الهيدروليكي لآلات طباعة الرقائق ومعدات زرع الأيونات لامتصاص تذبذبات الضغط عالية التردد (منع انحراف دقة معالجة الرقائق). ومع انعدام التسرب والتلوث بالجزيئات، فإنها تلبي متطلبات النظافة الفائقة مثل بيئات الغرف النظيفة من الفئة 10. - أدوات الآلات الدقيقة والروبوتات
في أنظمة الموازنة الهيدروليكية لعمود الدوران، تعمل على تعويض تقلبات الضغط اللحظية (مثل تغيرات الحمل أثناء القطع عالي السرعة)، مما يضمن استقرار سرعة الدوران (تقلب بأقل من أو يساوي دورة في الدقيقة). وفي محركات مفاصل الروبوتات التعاونية، توفر تعويضاً لحظياً للطاقة، مما يقلل من استهلاك محرك السيرفو للطاقة. - المعدات الطبية
في المشغلات الهيدروليكية للروبوتات الجراحية (مثل محركات أدوات والنواظير)، يتيح التحكم الدقيق في الحجم دقة حركة بمستوى المليمتر. وفي الدوائر الهيدروليكية لمعدات غسيل الكلى، يمنع خلو المكونات من المطاط مخاطر تلوث الدم. - الفضاء والدفاع
في المشغلات الهيدروليكية للتحكم في وضعية الأقمار الصناعية، تسمح منافيخ التيتانيوم خفيفة الوزن والموثوقية العالية بالتشغيل المستقر تحت درجات حرارة تتراوح بين 50 درجة مئوية (تحت الصفر) إلى 150 درجة مئوية (فوق الصفر)، مع تخزين وتحرير الطاقة لدعم ضبط الوضعية. وفي أنظمة توجيه الصواريخ، تقوم بامتصاص صدمات الضغط الناتجة عن اهتزاز المحرك، مما يضمن دقة التحكم.

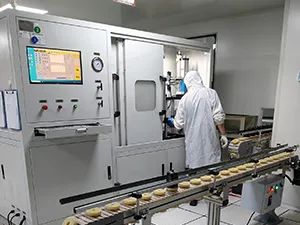

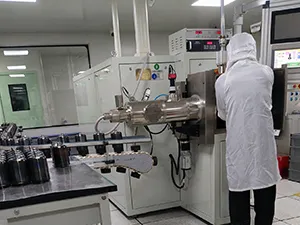

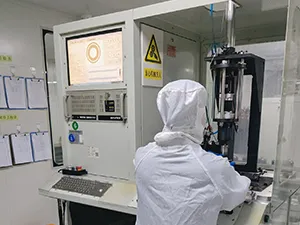

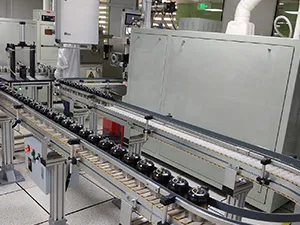

الطاقة الإنتاجية
- خطوط الإنتاج: مجهزة بـ 3 خطوط إنتاج مؤتمتة
- الطاقة الشهرية المخطط لها: 100,000 وحدة
- المعدات الرئيسية تشمل: آلات تشكيل المنافيخ، آلات اللحام بحزمة الإلكترونات تحت الفراغ، آلات اللحام بالبلازما ذات الحزمة الدقيقة، معدات الكشف عن العيوب بالموجات فوق الصوتية، أنظمة الكشف عن تسرب الهيليوم، أنظمة اختبار ضغط وحجم (PV) خطية متصلة، وماكينات لحام محكم مع عاكس متوسط التردد.

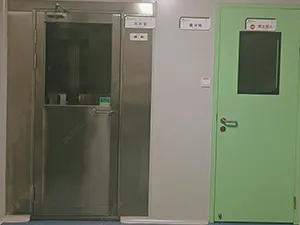

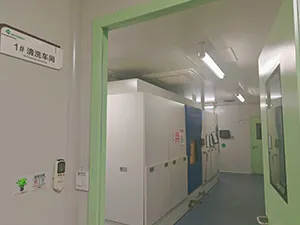

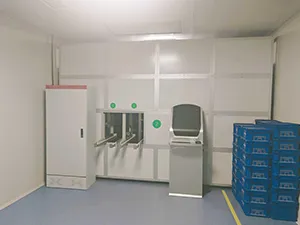

متطلبات الغرف النظيفة لإنتاج المجمعات (المراكمات)
- مستوى النظافة: غرفة نظيفة من الفئة 1,000,000
- درجة الحرارة والرطوبة: درجة الحرارة 18 إلى 28 درجة مئوية، والرطوبة 45 إلى 65 بالمائة
- معدل تغيير الهواء: لا يقل عن 12 دورة تغيير هواء في الساعة
- نظافة الزيت الهيدروليكي: يتم تطبيق اختبار النظافة وفق معيار NAS، ويجب أن يكون الزيت الهيدروليكي المحقون ضمن مستوى NAS 8 أو أقل.
- النظافة الداخلية: يتم تطبيق الطريقة الوزنية قبل ملء الزيت، ويجب ألا يتجاوز التلوث الداخلي4 ملغ

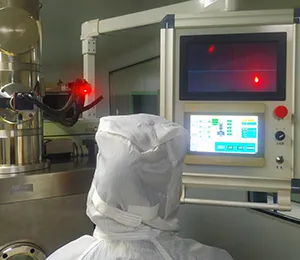

اللحام بالبلازما

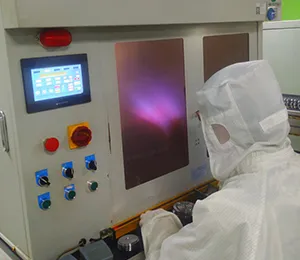

اختبار إحكام الهواء (منع تسرب الهواء)

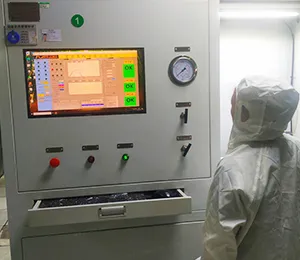

اختبار أداء الضغط والحجم (PV)

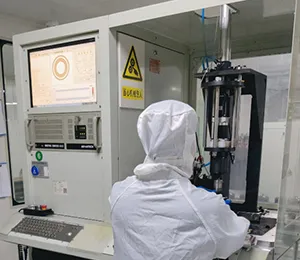

الكشف عن العيوب بالموجات فوق الصوتية
