مكبس سي إن سي للتشكيل الهيدروليكي للأنابيب، 4000 طن

CNC Tube Hydroforming Press

معدات التشكيل الهيدروليكي الآلية بالضغط العالي تُستخدم في إنتاج مكونات السيارات المتطورة، والأجزاء المعدنية الأنبوبية لمختلف التطبيقات الصناعية الأخرى

تُستخدم هذه المكابس العملاقة في تصنيع الأجزاء الهيكلية الأنبوبية خفيفة الوزن وعالية المتانة، وبشكل أساسي في تطبيقات صناعة السيارات والقطاعات الصناعية الكبرى، حيث يرتكز تصميمها على تلبية متطلبات الإنتاج المعاصرة من حيث خفض الوزن، ورفع جودة الأجزاء المنتجة، وتحقيق أعلى معدلات الكفاءة. ومع توجه تكنولوجيا التشكيل الهيدروليكي نحو خطوط إنتاج أضخم وأكثر مرونة وأتمتة، يلعب نظام التحكم الدقيق في الضغط الفائق وأنظمة السيرفو هيدروليك دوراً محورياً في الأداء العام للماكينة. كما تجدر الإشارة إلى أن الميزات الرئيسية لمكابس التشكيل الهيدروليكي للأنابيب (CNC) تشمل على ما يلي:

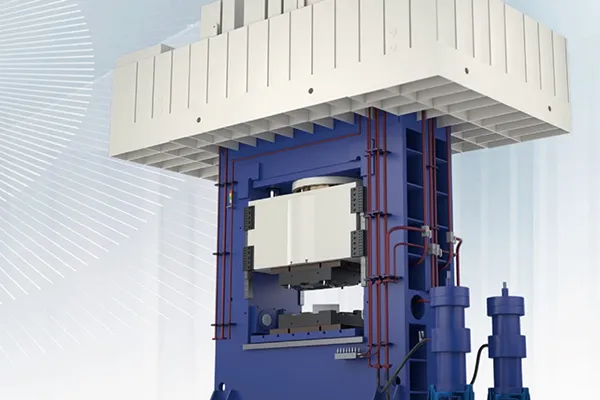

مكبس سي إن سي للتشكيل الهيدروليكي للأنابيب، 4000 طن
  • مكبس سي إن سي للتشكيل الهيدروليكي للأنابيب، 4000 طن
  • مكبس سي إن سي للتشكيل الهيدروليكي للأنابيب، 4000 طن
    • قدرات الضغط الفائق
      كل مكبس تشكيل هيدروليكي مزود بأسطوانتي مضاعفة ضغط، مما يسمح للضغط الداخلي بالوصول إلى 400 ميجا باسكال. وهذا المستوى الاستثنائي من الضغط يمكن الماكينة من تشكيل الأجزاء المعقدة ذات نسب التشوه الكبيرة والمواد ذات إجهاد الخضوع العالي.
    • تحكم دقيق في الضغط
      يتم الحفاظ على استقرار الضغط عند أسطوانات مضاعفة الضغط بدقة تصل إلى ±0.5 ميجا باسكال، مما يلبي أدق متطلبات الجودة لعمليات التشكيل الهيدروليكي المتطورة.
    • تحكم في الإزاحة بمستوى الميكرون
      تستطيع مستشعرات إزاحة الأسطوانات اكتشاف الحركة بدقة متناهية تصل إلى 0.001 مم. وأثناء التشغيل، يتم التحكم في دقة التموضع الفعلي للأسطوانات الجانبية ضمن نطاق ±0.1 مم، مما يدعم دقة تغذية المعدن أثناء عملية التشكيل.
    • تحكم سيرفو-هيدروليكي عالي الكفاءة
      يتم تشغيل كل أسطوانة هيدروليكية بواسطة نظام تحكم سيرفو مستقل، بسرعات تصل إلى 110 مم/ثانية. وبالمقارنة مع أنظمة التحكم بصمامات السيرفو التقليدية، يتميز نظام السيرفو-هيدروليك باستجابة أسرع وكفاءة تشغيلية أعلى مع الحفاظ على تكلفة اقتصادية متقاربة.
    طلب عرض سعر
    المواصفات الفنية
    البند وحدة القياس القيمة ملاحظات
    القدرة الاسمية المصممة كيلو نيوتن 40000
    قوة الارتداد كيلو نيوتن ≥1600
    ضغط النظام الهيدروليكي ميجاباسكال 25
    قوة الأسطوانة الجانبية كيلو نيوتن 2500×4 أسطوانتان لكل جانب (يساراً ويميناً)
    شوط الأسطوانة الرئيسية مم 600
    شوط الأسطوانة الجانبية مم 180
    أقصى ارتفاع لفتحة المكبس مم 1350
    دقة التحكم في كبس الأسطوانة الرئيسية والتغذية البطيئة للأسطوانة الجانبية مم ±0.05 دقة تحليل الإزاحة: 0.01 مم، مع ضمان الدقة عبر برنامج التحكم الخاص بالمستخدم
    المسافة بين مركزي الأسطوانتين الجانبيتين مم 830
    قدرة المحرك الرئيسية كيلو وات 2×75 / 4×63.5 مضخات ترسية مزدوجة، محركات سيرفو
    أبعاد طاولة العمل من اليسار إلى اليمين مم 2700 المسافة بين وجهي الأسطوانتين الجانبيتين (اليسرى واليمنى): 2700 مم
    من الأمام إلى الخلف مم 1800
    سرعة إغلاق القالب اقتراب سريع مم/ ثانية 300 تقريباً بدون حمل
    اقتراب بطيء مم/ ثانية 28 بدون حمل، شوط 15 مم
    سرعة المعالجة مم/ ثانية 14 أثناء غلق القالب
    سرعة الارتداد (العودة) مم/ ثانية 220 تقريباً
    سرعة الأسطوانة الجانبية اقتراب سريع مم/ ثانية 100 بدون حمل
    اقتراب بطيء مم/ ثانية 29 تحت الحمل: 25 ميجا باسكال، شوط 80 مم
    سرعة المعالجة مم/ ثانية 90 بدون حمل
    سرعة أسطوانة مضاعفة الضغط اقتراب سريع مم/ ثانية 49 بدون حمل
    اقتراب بطيء مم/ ثانية 30 تحت الحمل: 25 ميجا باسكال، شوط 400 مم
    الميزات

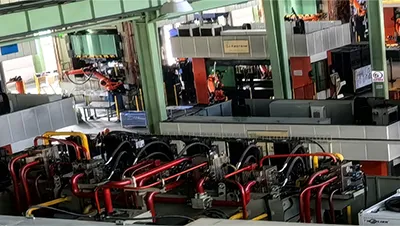

    استهلاك الطاقة

    استهلاك الطاقة
    يتم استخدام محركات السيرفو في جميع أجزاء مكبس التشكيل الهيدروليكي المبرمج (CNC)، مما يؤدي إلى خفض استهلاك الطاقة وتقليل ضوضاء التشغيل.

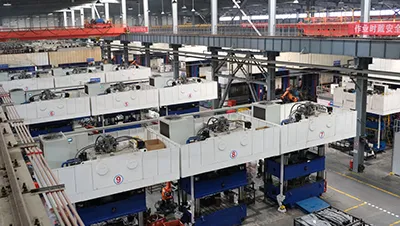

    كفاءة التكلفة

    كفاءة التكلفة
    إن الإنتاج المؤتمت (بدون تدخل بشري) مع دمج خطوات المعالجة يؤدي إلى تحسين استغلال المواد الخام ويساعد في التحكم في إجمالي تكاليف الإنتاج.

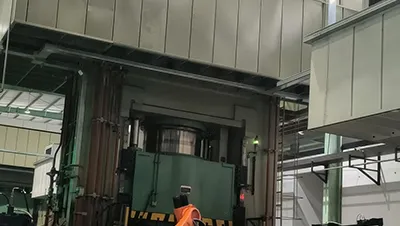

    كفاءة الإنتاج

    كفاءة الإنتاج
    يستخدم مكبس التشكيل الهيدروليكي نظام القوالب المزدوجة، مما يتيح إنتاج قطعتين في كل دورة عمل لزيادة كفاءة الإنتاج

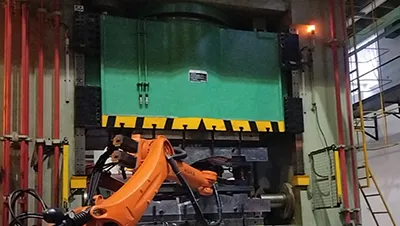

    التحكم الذكي

    التحكم الذكي
    يتم استخدام نظام تحكم سيرفو يعتمد على ناقل البيانات (Beckhoff EtherCAT bus)، مما يوفر اتصالات فائقة السرعة ومعالجة بيانات فعالة طوال عملية الإنتاج.

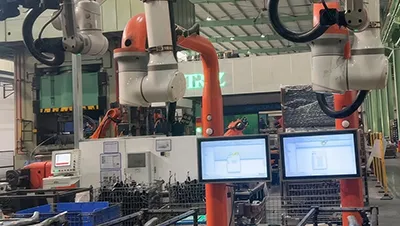

    التحكم الدقيق

    التحكم الدقيق
    يتم تطبيق نظام سيرفو-هيدروليكي عالي الدقة، حيث يتم الحفاظ على دقة التحكم في حدود ±0.1 مم لضمان نتائج تشكيل مستقرة ومتسقة.

    تقنية التشكيل الهيدروليكي
    • دقة تغذية المواد
      دقة إزاحة التغذية: 0.01 مم
      دقة شوط التشكيل (حركة التشكيل): 0.02 مم
    • دقة التحكم في الضغط الداخلي
      فرق التزامن الزمني بين الضغط الداخلي وتغذية المادة: 0.002 ثانية
    • دقة الثقب داخل القالب
      زمن الاستجابة بين محاور الثقب والضغط والتغذية: 0.002 ثانية
      دقة قطر الثقب: أقل من أو يساوي 0.2 مم
      دقة موضع الثقب: أقل من أو يساوي 0.4 مم
    • دقة تشكيل القطع النهائية
      تفاوت المقطع الجانبي: أقل من أو يساوي 0.4 مم
      معدل ترقق الجدار: أقل من 15 بالمائة
    معدات وأنظمة معالجة الأنابيب المعدنية

    بالمقارنة مع عمليات الكبس التقليدية، يتميز التشكيل بالضغط الهيدروليكي بكفاءة أعلى في استهلاك الطاقة، حيث تتيح هذه التقنية تشكيل الأجزاء المعقدة في خطوة واحدة بدلاً من المرور بمراحل متعددة واستخدام أدوات تشكيل متنوعة. وبفضل هذا الاختصار الذكي، ترتفع كفاءة النظام الهيدروليكي من 60 بالمائة إلى حوالي 85 بالمائة، مما يحقق وفراً في الطاقة يصل إلى 25 بالمائة سنوياً. وبما أن ضغط التشكيل ينبع من داخل الأنبوب ويتوزع بانتظام على كافة الجدران، فإن المعدن ينحني بأسلوب أكثر انضباطاً وتوازناً، وهذا ما يجعل قيمة الارتداد أصغر وأكثر قابلية للتنبؤ، حيث تتراوح عادةً بين 0.1 و0.3 مم فقط. كما إن هذا المستوى الفائق من التحكم يمنحك ميزة تنافسية كبرى عند تشكيل الأنابيب خفيفة الوزن وعالية المقاومة التي تتطلب أبعاداً هندسية في غاية الدقة.

    في الأنابيب البيضاوية أو المستطيلة، عادةً ما ينتج عدم تماثل السماكة عن ضعف التحكم في الضغط أو في عملية التغذية. لذا، فإن الإدارة الدقيقة لهذين العاملين تساعد المعدن على التدفق بشكل طبيعي وتحافظ على اتساق سماكة الجدران بشكل أكبر. تتيح معدات التشكيل الهيدروليكي (CNC) التحكم في الضغط بمدى دقة يصل إلى ±0.5 ميجا باسكال، وفي حركة الأسطوانات بدقة ±0.1 مم، مما يسمح بضبط تدفق المعدن بمنتهى الإحكام. وأثناء عملية تشكيل الأنبوب، تقوم الحساسات بتتبع حركة الأسطوانة بدقة متناهية تصل إلى 0.001 مم، وهو ما يسمح بضبط عملية التغذية فورياً أثناء تدفق المعدن. وبدمج هذا الأسلوب مع التصميم المثالي للعملية والتوزيع المتوازن للضغط، تظل سماكة الجدران قريبة جداً من التماثل التام عبر كامل مقطع الأنبوب.
